セーフティリレー (強制ガイド式リレー)

セーフティリレー (強制ガイド式リレー)とは？
接点の切り替えに加えて、NO接点側の溶着故障などが起きると、NO接点側の故障が解消されるまでNC接点を維持する事が可能です。
⇒コイルに電圧を印加してない状態でも、強制ガイドによって状態を維持させNC側で異常を検知することが可能です。

<構造と原理>
NO(Normal Open)接点とNC(Normal Close)接点は互いに絶縁されています。
コイルへの電圧印加がOFFであれば停止状態であり、コイルへの電圧印加がONであれば稼働状態となります。
NO接点とNC接点をガイドで機械的につなげることにより、 NO接点とNC接点が同時にONになることがなくなります。
溶着等でNO接点がONのままになった場合、NC接点のOFFが維持され、コイルへの電圧印加がOFFとなってもNC接点のOFFが維持され、異常を検知できます。

メインアプリケーション
事故の危険を有する装置
⇒遮断機 / エレベーター / ロボット / 医療用レーザー / X線装置 / 搬送機など

ELESTA Relay のメリット

ELESTA Relayが選ばれる理由

Point①
業界トップクラスの接点発熱抑制設計
⇒ 高信頼性+省エネ+長寿命化の実現

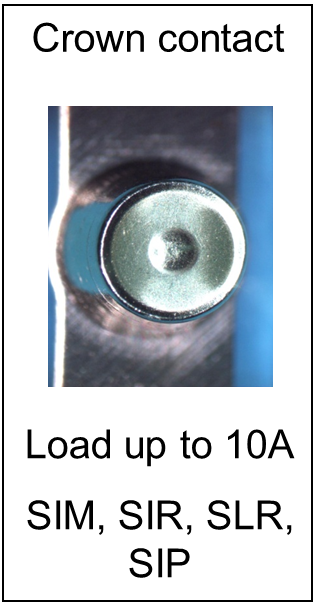

★特殊材料を使用することで接点表面を均一化

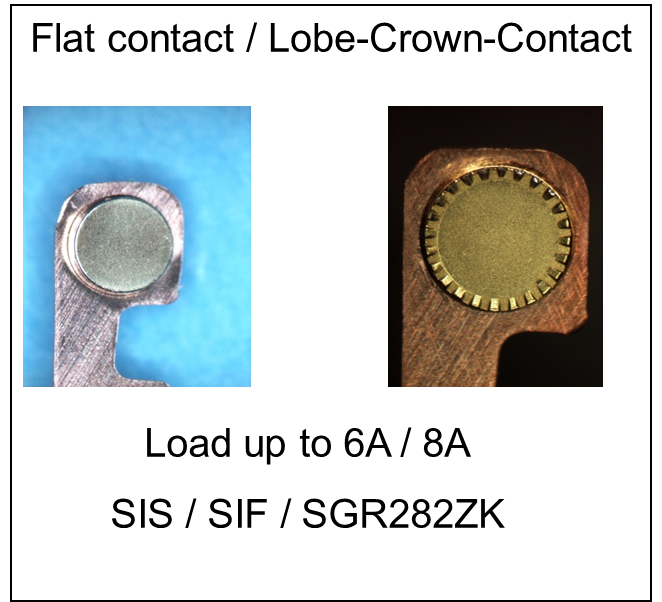

★製品毎に最適な接点材料・接点構造を採用

Point②

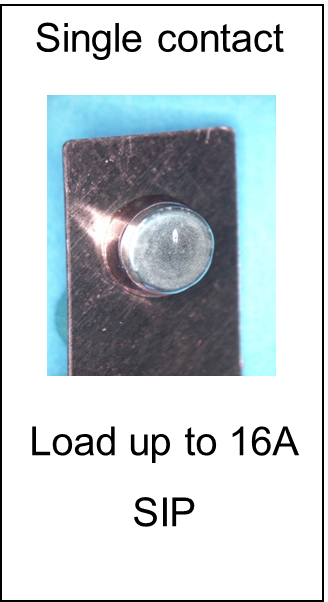

★電流が流れるターミナルはAgを採用。電気伝導率、熱伝導率が最大

★他社製品に比べ小型（同サイズでより電流が流せる）

Point③

★ EN 61810-3に準拠「クラスA（強制ガイド接点付リレー）」

モデル名	接点数接点構成	接点材質接点形状	スイッチング電圧電流	コイル電圧コイル容量	サイズ（L×W×Hmm）	承認	データシート
▪ SIS 2	2接点	▪AgCuNi+0.2～0.4μmAu	▪ 5-250 VDC/VAC	▪ 5 – 60 VDC	29.2×16.6×16.5	SEV、TUV	DL
▪ SIS 2	▪1NO/1NC	▪Notched crown	▪ 3mA-6A	▪ 270mW	29.2×16.6×16.5	UL、cUL	DL
▪ SIS 3	3接点	▪ AgCuNi+0.2～0.4μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	29.2×16.6×16.5	SEV、TUV	DL
▪ SIS 3	▪2NO/1NC	▪Notched crown	▪ 3mA-6A	▪600mW	29.2×16.6×16.5	UL、cUL	DL
▪SIS 3　SEN(高効率)	3接点	▪AgCuNi+0.2～0.4μmAu	▪ 5-250 VDC/VAC	▪ 5 – 60 VDC	29.2×16.6×16.5	SEV、TUV	DL
▪SIS 3　SEN(高効率)	▪2NO/1NC	▪Notched crown	▪ 3mA-6A	▪400mW	29.2×16.6×16.5	UL、cUL	DL
▪ SIS 4	4接点	▪AgCuNi+0.2～0.4μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	48.0×16.6×16.5	SEV、TUV	DL
	▪3NO/1NC	▪Notched crown	▪ 3mA-6A	▪500mW		UL、cUL
	▪2NO/2NC
▪ SIS 6	6接点	▪ AgCuNi+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	48.0×16.6×16.5	SEV、TUV	DL
▪ SIS 6	▪ 4NO/2NC	▪ Notched crown	▪ 3mA-6A	▪ 660mW	48.0×16.6×16.5	UL、cUL	DL
▪ SIF 3	3接点	▪AgCuNi+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	33.7×29.4×10.9	SEV、TUV	DL
▪ SIF 3	▪2NO/1NC	▪Notched crown	▪ 3mA-8A	▪600mW	33.7×29.4×10.9	UL、cUL	DL
▪ SIF 4	4接点	▪AgCuNi+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	41.0×29.4×10.9	SEV、TUV	DL
▪ SIF 4	▪3NO/1NC	▪Notched crown	▪ 3mA-8A	▪700mW	41.0×29.4×10.9	UL、cUL	DL
▪ SIF 6	6接点	▪AgCuNi+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	53.6×29.4×10.9	SEV、TUV	DL
▪ SIF 6	▪4NO/2NC	▪Notched crown	▪ 3mA-8A	▪660mW	53.6×29.4×10.9	UL、cUL	DL
▪SID 4	4接点	▪AgCuNi+0.2～0.4μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	53.0×36.0×10.9	SEV、TUV	DL
▪SID 4	▪3NO/1NC	▪Notched crown	▪3 mA to 8 A	▪820mW	53.0×36.0×10.9	UL、cUL	DL
▪ SGR 282 ZK	2接点	▪AgCuNi+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	30.2×12.7×25.6	SEV、TUV	DL
	▪ 2CO	▪Notched crown	▪ 4mA-8A	▪700mW		UL、cUL
	▪1NO/1NC
▪ SIM 2	2接点	▪AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	27.4×12.5×26.2	SEV、TUV	DL
▪ SIM 2	▪1NO/1NC	▪ Crest Contact	▪ 10mA-8A	▪500mW	27.4×12.5×26.2	UL、cUL	DL
▪ SIM 3	3接点	▪ AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	36.1×12.5×26.2	SEV、TUV	DL
▪ SIM 3	▪2NO/1NC	▪ Crest Contact	▪ 10mA-8A	▪750mW	36.1×12.5×26.2	UL、cUL	DL
▪ SIM 4	4接点	▪AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	36.1×12.5×26.2	SEV、TUV	DL
	▪3NO/1NC	▪ Crest Contact	▪ 10mA-8A	▪1000mW	36.1×12.5×26.2	UL、cUL
	▪2NO/2NC				36.1×12.5×26.2
▪ SLR 4	4接点	▪AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	53.3×33.4×16.5	SEV、TUV	DL
	▪3NO/1NC	▪ Crest Contact	▪ 10mA-10A	▪600mW		UL、cUL
	▪2NO/2NC
▪ SIR 4	4接点	▪AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	46.4×16.0×30.7	SEV、TUV	DL
	▪3NO/1NC	▪ Crest Contact	▪ 10mA-10A	▪600mW		UL、cUL
	▪2NO/2NC
▪ SIR 4 SEN (高効率)	4接点	▪AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 60 VDC	46.4×16.0×30.7	SEV、TUV	DL
	▪3NO/1NC	▪ Crest Contact	▪ 10mA-10A	▪360mW		UL、cUL
	▪2NO/2NC
▪ SIR 4 パワー	4接点	▪AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	46.4×16.0×30.7	SEV、TUV	DL
	▪3NO/1NC	▪ Crest Contact	▪ 5mA-12A	▪ 750mW		UL、cUL
	▪2NO/2NC
▪ SIR 6	6接点	▪AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 110 VDC	58.9×16.0×30.7	SEV、TUV	DL
	▪3NO/3NC	▪ Crest Contact	▪ 10mA-10A	▪750mW		UL、cUL
	▪4NO/2NC
	▪5NO/1NC
▪ SIR 6 SEN (高効率)	6接点	▪AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 60 VDC	58.9×16.0×30.7	SEV、TUV	DL
	▪3NO/3NC	▪ Crest Contact	▪ 10mA-10A	▪500mW		UL、cUL
	▪4NO/2NC
	▪5NO/1NC
▪ SIR 8	8接点	▪AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 220 VDC	85.5×20.0×32.0	SEV、TUV	DL
	▪3NO/5NC	▪ Crest Contact	▪ 10mA-10A	▪1300mW		UL、cUL
	▪5NO/3NC
	▪7NO/1NC
▪ SIR 10	10接点	▪AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 220 VDC	85.5×20.0×32.0	SEV、TUV	DL
	▪7NO/3NC	▪ Crest Contact	▪ 10mA-10A	▪1300mW		UL、cUL
	▪8NO/2NC
	▪9NO/1NC
▪ SIP 6	6接点	▪AgSnO₂+0.2μmAu	▪ 5-250 VDC/VAC	▪ 5 – 220 VDC	84.6×20.0×32.0	SEV、TUV	DL
	▪5NO/1NC	▪ Crest Contact	▪ 5mA-16A	▪1300mW		UL、cUL
	▪4NO/2NC
